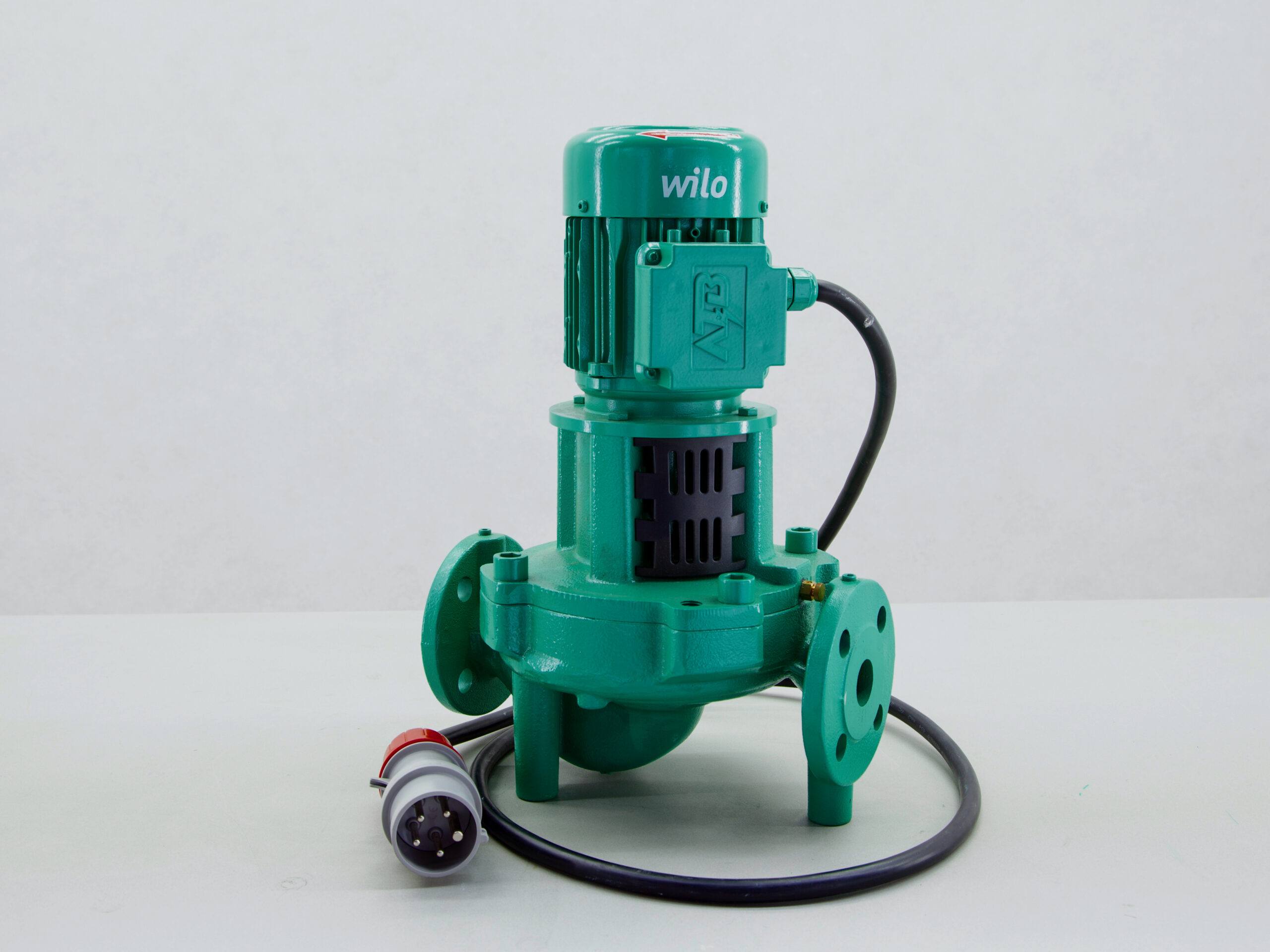

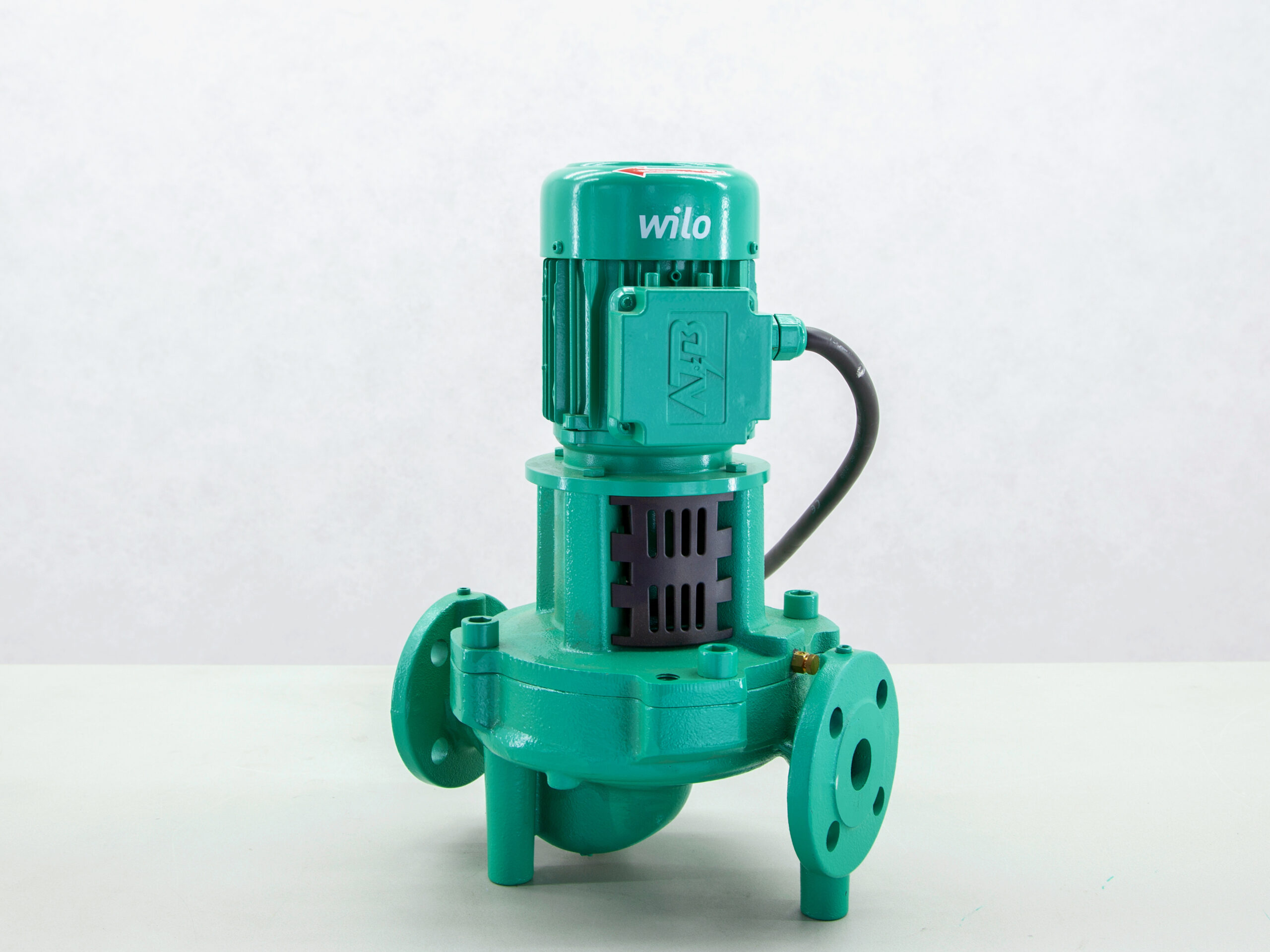

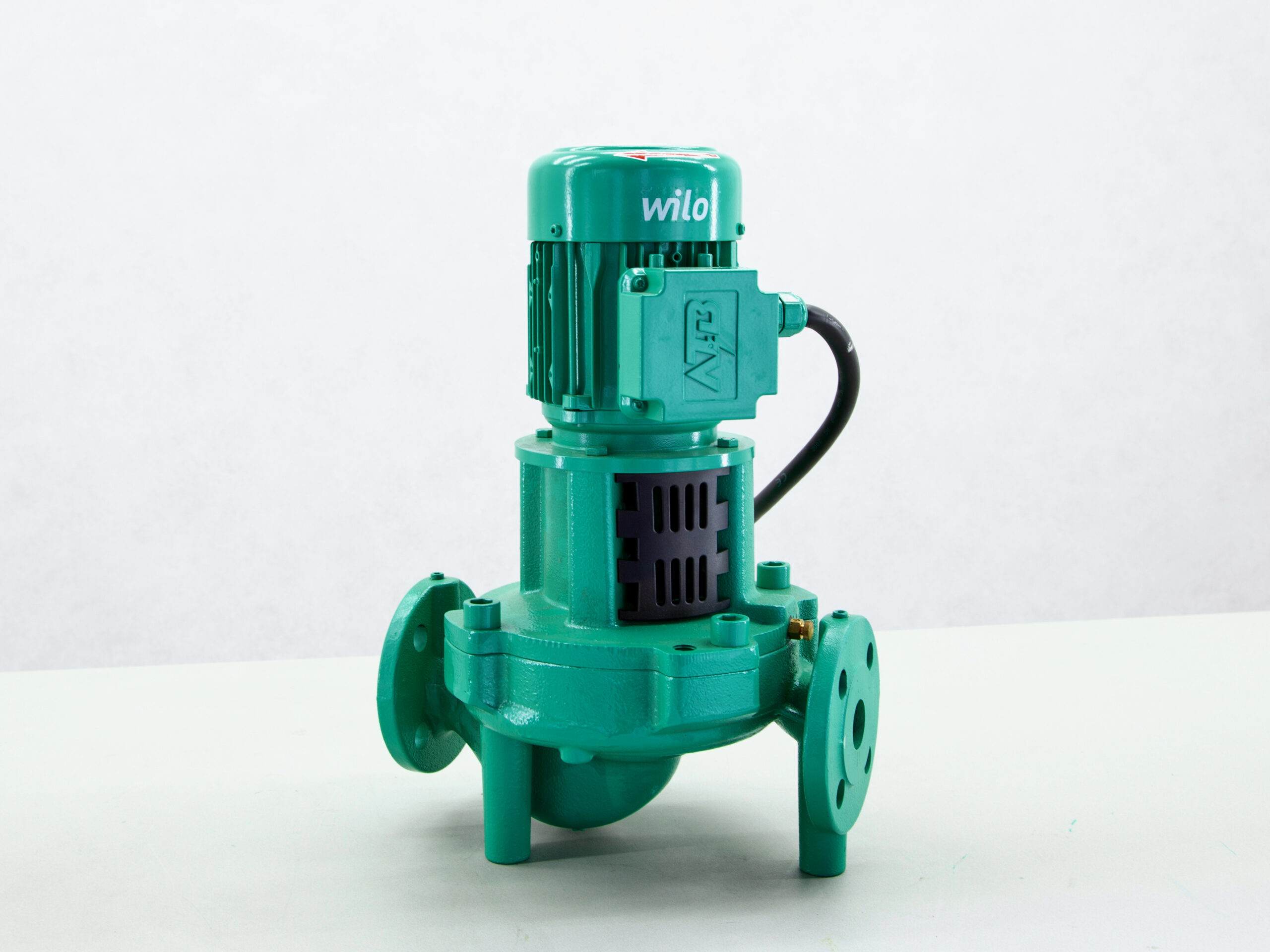

Diese Pumpe ist eine einstufige, trockenlaufende Kreiselpumpe der Bauart Inline für Rohreinbau oder Fundamenteinbau. Vibrations- und geräuscharme Blockbauweise mit Laternenstück und fest verbundenem Normflanschmotor (Normmotor). Mit richtungsunabhängiger Gleitringdichtung mit Zwangsumlauf und kavitationsminderndem Laufrad. Flansch mit Druckmessanschlüssen R 1/8.
Pumpengehäuse und Laternenstück sind kataphoresebeschichtet.
Technische Spezifikationen:
Spannung: 3~400 V
Leistung: 0,25 kW
Anschlussflanschgröße (Saug und Druck): DN32
Durchflussmenge: 7,6 M³/Std
Motordaten:
Netzanschluss: 50 Hz
Spannungstoleranz: ±10 %
Motor-Energieeffizienzklasse: IE2
Motornennleistung: P2: 0,25 kW
Nennstrom IN: 0,69 A
Nenndrehzahl n: 1450 1/min
Leistungsfaktor cos: φ 0,70
Motorwirkungsgrad ηm 50 % ηM 50 %: 68 %
Motorwirkungsgrad ηm 75 % ηM 75 %: 72,9 %
Motorwirkungsgrad ηm 100 % ηM 100 %: 74 %
Isolationsklasse: F
Motorschutzklasse: IP55
Motorschutz: keiner
Hydraulische Daten
Mindesteffizienzindex (MEI): 0,4
Mindest. Medientemperatur Tmin: -20 °C
max. Medientemperatur Tmax: 140 °C
max. Umgebungstemperatur Tmax: 40 °C
Maximaler Betriebsdruck PN: 16 bar
Dimensionierungshinweise: 16 bar bis 120°C, 13 bar bis 140°C
Außenmaße (B) x (T) x (H): 488 x 240 x 320 mm
Gewicht: 36 kg
